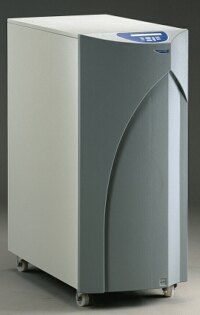

Technische Daten USV-Reihe Quasar
|
|
Typ
|
Q100
|
Q150
|
Q200
|
Q250
|
Q300
|
Q400
|
|
Leistungsabgabe
|
|
Leistungsabgabe in kVA
|
10
|
15
|
20
|
25
|
30
|
40
|
|
Leistungsabgabe in kW
|
8
|
12
|
16
|
20
|
24
|
32
|
|
Leistungsfaktor Cos phi
|
0,8
|
|
Eingang
|
|
Eingangsspannung
|
3 x 300-480 VAC
|
|
Eingangsfrequenz
|
40-60 Hz ±
20%
|
|
Power-Faktor-Korrektur
|
0,95
|
|
Ausgang
|
|
Ausgangsspannung
|
3
x 380/400/415 VAC ± 1%
|
|
Ausgangsstrom in Ampere
|
22,7
|
41,6
|
54,9
|
68,6
|
82,4
|
108,6
|
|
Stabilität statisch
|
±
1%
|
|
Stabilität dynamisch (100%
Lastsprung)
|
±
5%
|
|
Überlastverhalten
|
125% für 5 Minuten /
150% für 10 Sekunden
|
|
Ausgangsfrequenz
|
50/60 Hz (±
0,1% synchronisiert, ± 0,005% freilaufend
|
|
Synchronisationsbereich
|
±
1Hz oder ± 4 Hz wählbar
|
|
Spannungsform
|
Sinus
|
|
Crestfaktor
|
3:1
|
|
Klirrfaktor
|
<3% bei linearer
Last
|
|
Verhalten bei Störungen
|
Autom. Umschalten auf
Bypass o. Abschaltung bei Überlast, -temperatur oder Kurzschl.
|
|
Wirkungsgrad
|
ca. 92 % bei geladenen
Batterien und 100% Last, 82-91% bei Halblast
|
|
Batterien
|
|
Autonomiezeit bei Nennlast
|
7 min
|
12 min
|
7 min
|
5 min
|
7 min
|
7 min
|
|
Nominalspannung
|
384 VDC
|
|
Anzahl Blöcke
|
320
|
|
Kapazität je Block
|
7-65 Ah
|
|
Batterietyp
|
verschlossene
wartungsfreie Blei-Vlies-Batterien
|
|
Lebenserwartung
|
5 Jahre abhängig von
Umgebungstemperatur und Ladezyklen (optional 10 J.)
|
|
Aufladezeit
|
6-8 Stunden auf ca.
90% Kapazität
|
|
Bypass
(EUE)
|
|
Nennspannung
|
380/400/415 VAC
|
|
Überlastverhalten
|
1,5 x I nenn für 30
Minuten / 10 x I nenn für 100 msek
|
|
Manueller Bypass (Standard)
|
Ja
|
|
Kommunikation
|
|
Anzeige
|
LCD-Display mit 30
verschiedenen Textanzeigen, 8 Statusmeldungen
|
|
Akustischer Alarm
|
Ja
|
|
Schnittstellen
|
RS232 / potentialfreie
Kontakte (24 VDC, 100 mA)
|
|
SNMP
|
Optional via Software
oder externen Adapter
|
|
Prüfungen und Normen
|
|
Sicherheit
|
IEC 950/EN 50091-1-1,
TÜV/GS, CE, UL
|
|
EMV / RFI
|
EN 55022 "A"
|
|
Mechanisch / Umgebung
|
|
Gehäuse
|
Tower, Farbe Grau,
Schutzart IP 21
|
|
Abmessungen USV (HxBxT in mm)
|
1200x425x930
|
|
Gewicht in kg (USV ohne Batterien)
|
200
|
205
|
210
|
215
|
220
|
225
|
|
Umgebungstemperatur
|
0-40° (USV ohne
Batterien)
|
|
Luftfeuchtigkeit Rel.
|
10-90% nicht
kondensierend
|
|
Geräuschpegel
|
<45 dB(A) in 1m
Abstand (Last und temperaturabhängig)
|
